Установка биологической очистки бытовых сточных вод с нормой отчистки до норм Рыбхоза ЭКО-Р производительностью 3-1000 м3/сутки.

Установки биологической очистки сточных вод ЭКО-Р предназначены для очистки бытовых и приравненных к ним по составу производственных сточных вод (стоков) и рассчитаны на производительность от 3 до 1000 кубических метров стоков в сутки.

Установки ЭКО-Р применяются для организации очистки стоков (сточных вод) от малых населенных пунктов, коттеджных поселков, баз отдыха, детских лагерей, промышленных предприятий и прочих объектов, где существует возможность объединения пользователей посредством канализационных сетей и дальнейшего отведения стоков на очистные сооружения.

Установки ЭКО-Р изготавливаются в соответствии с ТУ 4859–001–48117609–06 на основе емкостей из стеклопластика, предназначены для подземного размещения и представляют собой комплектные очистные сооружения, включающие ступени механической и биологической очистки, а также блоки глубокой доочистки и установки обеззараживания.

Степень очистки сточных вод (стоков).
Эффективность очистки стоков в УБОСВ типа ЭКО-Б и ЭКО-Р в сочетании с обеззараживанием на станциях УФО (в случае сброса очищенных стоков в водоемы рыбохозяйственного и питьевого водоснабжения, водоемы рекреационного водопользования, а также водоемы в черте населенных мест при постоянном контроле их соответствия санитарно-эпидемиологической безопасности эксплуатирующими организациями), при параметрах входящих стоков по БПК5 не более 375 мг/литр, по взвешенным веществам не более 325 мг/литр (что удовлетворяет требованиям ГОСТ 22298-82 п.10) в соответствии с СанПиН 2.1.5.980-00, СанПиН 42-128-4690-88 и ГН 2.1.5.1315-03.

Эти данные подтверждены санитарно-эпидемиологическим заключением Роспотребнадзора и сертификатом Госстандарта России.

Помимо того, многолетнее исследование работы подобных установок в различных регионах России также свидетельствуют о высоком качестве очистки стоков на установках ЭКО-Р.

Принцип работы
Технология очистки стоков
В комплексе ЭКО-Р сточные воды проходят основные 4 степени очистки :

- механическую

- глубокую биологическую

- доочистку

-обеззараживание

Кроме того, в комплексах ЭКО-Р предусматривается система удаления и обеззараживания осадка и воздуха, отводимого от сооружений.

Механическая очистка
-Сточные воды (в самотечном режиме или под напором КНС) поступают в приёмную камеру, где размещается сорозадерживающая решётка. В зависимости от производительности комплекса приёмная камера выполняется в составе основного блока очистки, либо отдельным сооружением. Отбросы с решётки удаляются ручную на мобильный транспорт для последующей утилизации на полигонах бытовых и производственных отходов. Возможна установка устройств для самоочистки решётки.

Дале стоки поступают в песколовки тангенциального типа (при производительности свыше 100 м2/сутки). Задержанный песок собирается в песковой бункер и , после отмывки , может быть использован для хозяйственных или строительных целей.

После песколовки сточные воды направляются в первичные отстойники горизонтального или вертикального типа (зависит от производительности КОС) оборудованные системой равномерной подачи осветлённых стоков на биологическую очистку.

Сорозадерживающая корзина с ручной очисткой.



Рабочая зона песколовки


Глубокая биологическая очистка.
Блок глубокой биологической очистки комплекса ЭКО-Р представляет собой горизонтальную цилиндрическую ёмкость (или несколько емкостей), разделённых перегородками на следующие технологические отсеки:

- аэротенк, в котором протекает биологическое удаление органический загрязнений, поступающих со стоками. Процесс биоочистки происходит за счет жизнедеятельности ценозов аэробных организмов.

- нитрификатор – аэробная камера (является продолжением аэротенка), где за счет нитрифицирующих микроорганизмов протекает процесс нитрификации- перехода азота из аммонийной формы в нитриты, а далее в нитраты.

- денитрификатор - аноксидная зона, в которой нитратный азот восстанавливается до молекулярного и удаляется в виде пузырьков газа (N2).

- анаэробная зона, в которой (в совокупности с процессами, протекающими в аэробной зоне биоблока) протекает процесс перехода органического фосфора и полифосфатов в ортофосфаты и дальнейшее удаление ортофосфорного концентрата с осадком. Для более глубокого удаления фосфоросодержащих загрязнений до норм сброса в водоёмы необходимо предусмотреть блок физико-химической очистки (реагентное хозяйство для дозирования растворов солей железа или алюминия).

-вторичный отстойник для разделения иловой смеси после биоблока.

Блок глубокой биологической очистки оснащается системой эрлифтов для транспортировки по сооружению циркуляционного активного и нитратсодержащей иловой смеси, а также отсеком для аэробной стабилизации избыточного активного ила пред его утилизацией.

КОС ЭКО-Р-300 перед монтажом



КОС ЭКО-Р-100 во время монтажа



Доочистка
Доочистка биологически очищенных стоков предназначена для более глубокого удаления взвешенных веществ (хлопьев активного ила) и органических примесей. Доочистка предусматривается в случае необходимости сброса очищенной воды в поверхностные водоёмы рыбохозяйственного назначения.

В комплексах ЭКО-Р для доочистки применяются следующие способы доочистки:

- в контактном биореакторе с ершовой загрузкой,

- в контактном биореакторе с пластиковой загрузкой, обладающей высокой удельной площадью поверхности,

-на самопромывных песчаных фильтрах СПФ

-на ультрафильтрационных мембранных блоках.

Данные способы имеют равную эффективность, отличие заключается в капитальных и эксплуатационных затратах, а также в срок наработки установок «на отказ».

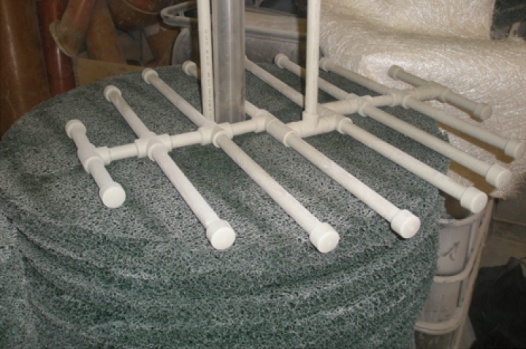

(устройство блока доочистки)

Обеззараживание
Для удаления из очищенных стоков патогенных микробов, бактерий и вирусов применяются бактерицидные установки ультрафиолетового обеззараживания с дозой облучения не менее 40мДж/см2. Установки УФО предназначены для работы в напорном или самотечном режиме и устанавливаются либо в технологическом павильоне, либо в герметичном стеклопластиковом колодце.

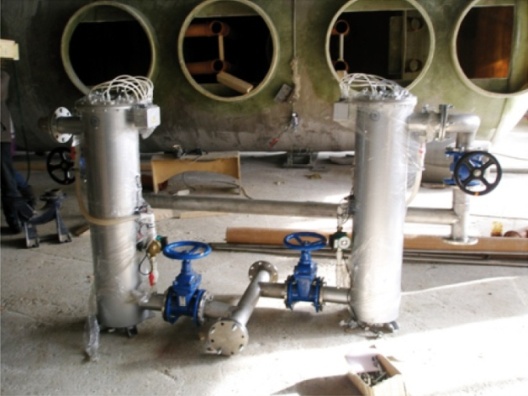

(Узел  УФО во время сборки)

Вспомогательное технологическое оборудование
Для обеспечения процессов биологической очистки применяются роторно-лопастные воздуходувки марки Becker-мирового лидера по производству воздуходувного оборудования для аэрационных систем.

Все части агрегата не требуют смазки. Сжатие воздуха в рабочей камере достигается за счет вращения лопастей, изготовленных из графита с высокой степенью прочности и износостойкости.

Для обвязки емкостных сооружений комплексы ЭКО-Р производиться поставка технологических колодцев, распределительных, перепускных камер из стеклопластика.

Циркуляция воды, иловой смеси, осадка по отсекам комплекса осуществляется при помощи водо-воздушных насосов (эрлифтов) с устройством регулирования расхода.

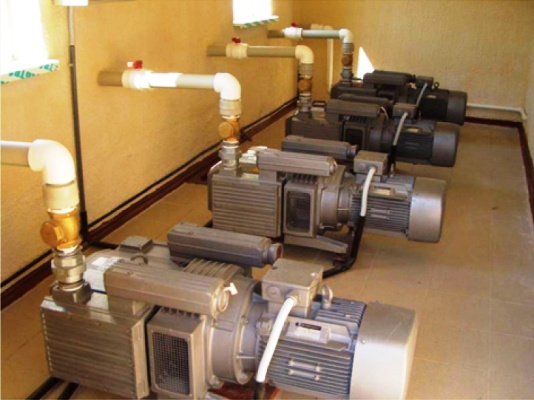

(Компрессорная группа)

Обработка осадка
Образующийся в ходе работы комплекса осадок (смесь сырого осадка первичных отстойников и избыточного активного ила) утилизируется одним из следующих способов:

- на иловых площадка,

-в емкость-накопитель с последующим вывозом на предприятия по переработке,

- на модульных установках обезвоживания.

Применение последнего способа позволяет существенно сократить размеры площадки сооружений.

С целью повышения экологической безопасности комплексы ЭКО-Р оснащаются внутриплощадочной системой сбора, обезвреживания и отведения воздуха, насыщенного дурнопахнущими газами и микробно-вирусными аэрозолями. Эти меры позволяют в разы сократить размеры санитарно-защитных зон сооружений по сравнению с нормативными.

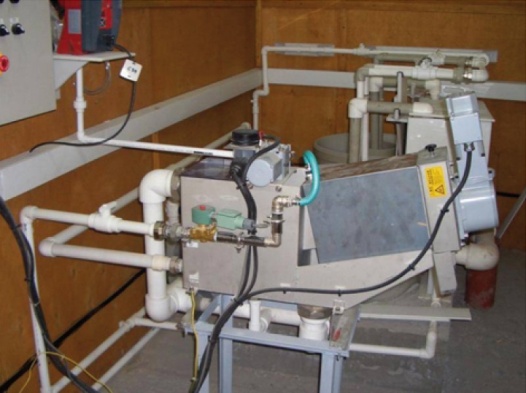

(Шнековый обезвоживатель осадка.)

Комплект поставки и габариты
Состав сооружений.
Стандартная комплектация установок ЭКО-Р включает в себя следующий состав оборудования:

1.Приемная камера с решеткой.
2.Песколовка (в сооружениях производительностью выше 100м3/сут).
3.Распределительная камера (в сооружениях с количеством блоков биологической очистки более 2-х).
4.Блок биологической очистки (в комплекте с компрессорным оборудованием и системой аэрации).
5.Блок глубокой доочистки.
Установка УФ обеззараживания очищенных стоков.
По желанию заказчика установки могут быть укомплектованы:

¦Ёмкостями-илонакопителями для хранения избыточного активного ила;
¦Быстровозводимым металлокаркасным отапливаемым павильоном для размещения ламп УФО, компрессорного и вспомогательного оборудования;
¦Устройством для обезвоживания осадка.

Возможно изготовление сооружений с учетом перспективного увеличения расчетной производительности путем увеличения количества рабочих блоков.

Состав и технологические параметры комплексов очистных сооружений ЭКО-Р




Тип комплекса

Производительность м3\сутки

Потребляемая мощность, кВт

Размеры площадки, м*м

ЭКО-Р-3

3

0,3

1,5x4

ЭКО-Р-5

5

0,5

1,5x7

ЭКО-Р-7

7

0,7

3x5

ЭКО-Р-10

10

1,5

3x8

ЭКО-Р-15

15

2

3x10

ЭКО-Р-20

20

3,5

5x5

ЭКО-Р-30

30

4

5x7

ЭКО-Р-40

40

5

7x10

ЭКО-Р-50

50

7

7x15

ЭКО-Р-70

70

8

9x10

ЭКО-Р-100

100

10

9x15

ЭКО-Р-150

150

15

15x17

ЭКО-Р-200

200

25

15x20

ЭКО-Р-250

250

30

15x25

ЭКО-Р-300

300

40

15x30

ЭКО-Р-500

500

60

25x30

ЭКО-Р-600

600

70

25x40

ЭКО-Р-700

700

80

25x50

ЭКО-Р-800

800

100

30x40

ЭКО-Р-900

900

120

30x50

ЭКО-Р-1000

1000

130

30x60



Монтаж и размещение
Комплексы ЭКО-Р предназначены для подземного размещения. В случае присутствия на объекте грунтовых вод необходимо провести цикл мероприятий по предотвращению всплытия стеклопластиковых ёмкостей.

Комплесы ЭКО-Р разрабатываються индивидуально с учётом местности и требований заказчика к размещению и составу оборудования.

Проектирование, монтаж, пуско-наладочные работы осуществляют специализированные организации.
При согласованию с заказчиком, работы могут быть выполнены специалистами компании "РосЭкоХолдинг".

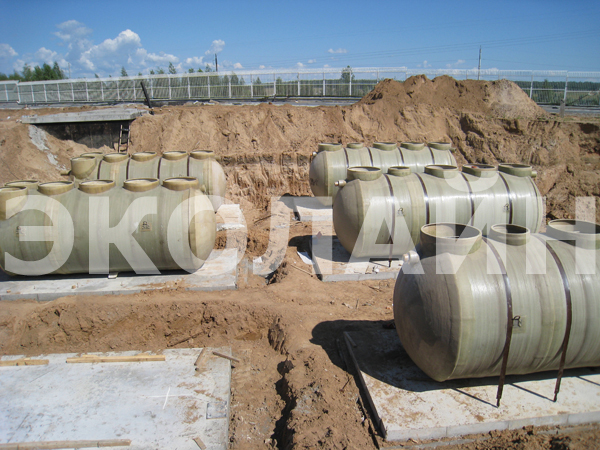

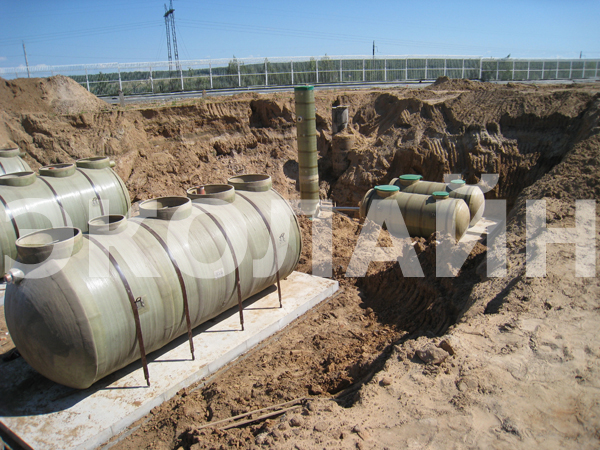

Монтаж КОС ЭКО-Р-240 ЛЦ "Биек Тау" г. Казань


Подбор оборудования и проектирование
Для подбора оборудования необходимо заполнить опросный лист и отправить его специалистам компании "РосЭкоХолдинг".

Мы в кротчайшие сроки разработаем и предложим оптимальное решение.

Скачать сертификаты

Сертификат соответствия. Ёмкости из стеклопластика для канализационных насосных станций, нефтеуловителей, жироуловителей, установок для очистки сточных вод


Сертификат соответствия. Компактные установки для очистки сточных вод ЭКО-М-1 -:- ЭКО-М-2, ЭКО-Б-3 -:- ЭКО-Б-30, ЭКО-Р-50 -:- ЭКО-Р-300 производительностью от 1 до 300 м3/сутки

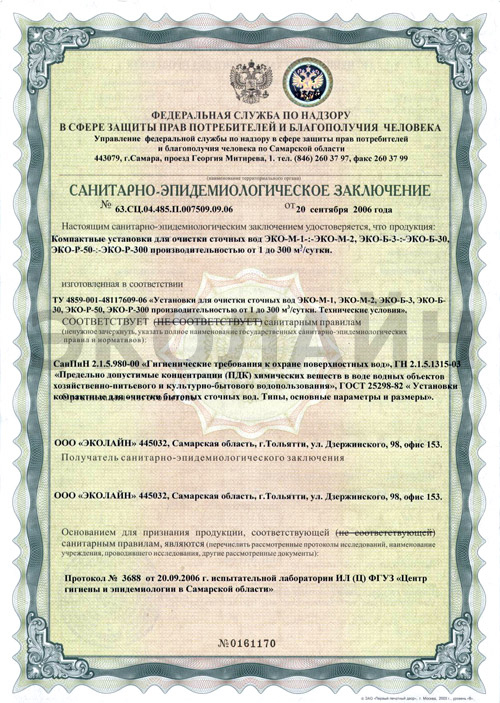

Санитарно - эпидемиологическое заключение, Страница 1,Компактные установки для очистки сточных вод ЭКО-М-1 -:- ЭКО-М-2, ЭКО-Б-3 -:- ЭКО-Б-30, ЭКО-Р-50 -:- ЭКО-Р-300 производительностью от 1 до 300 м3/сутки


Санитарно - эпидемиологическое заключение, Страница 2,Компактные установки для очистки сточных вод ЭКО-М-1 -:- ЭКО-М-2, ЭКО-Б-3 -:- ЭКО-Б-30, ЭКО-Р-50 -:- ЭКО-Р-300 производительностью от 1 до 300 м3/сутки
